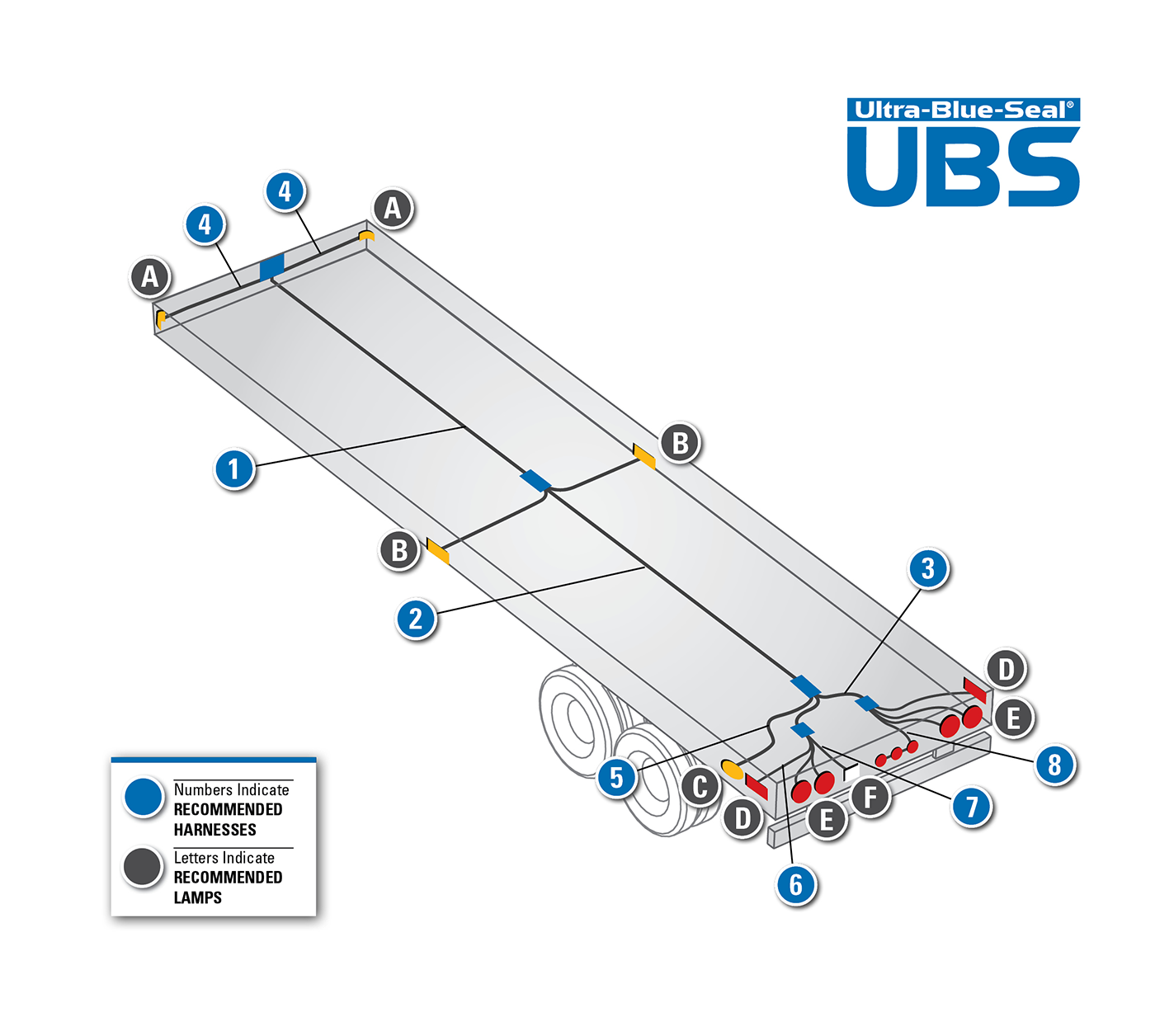

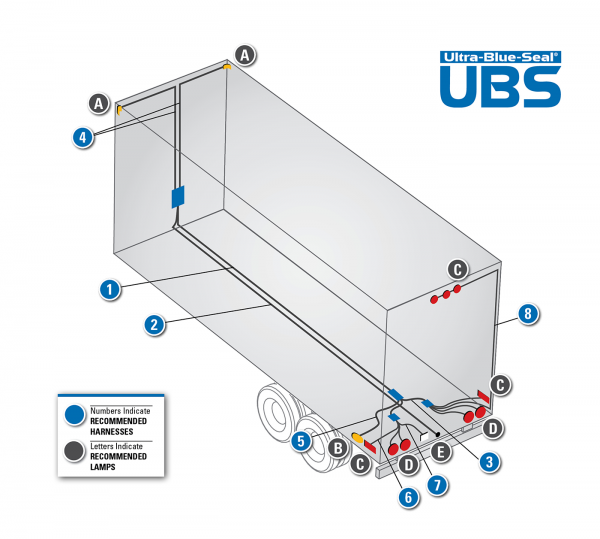

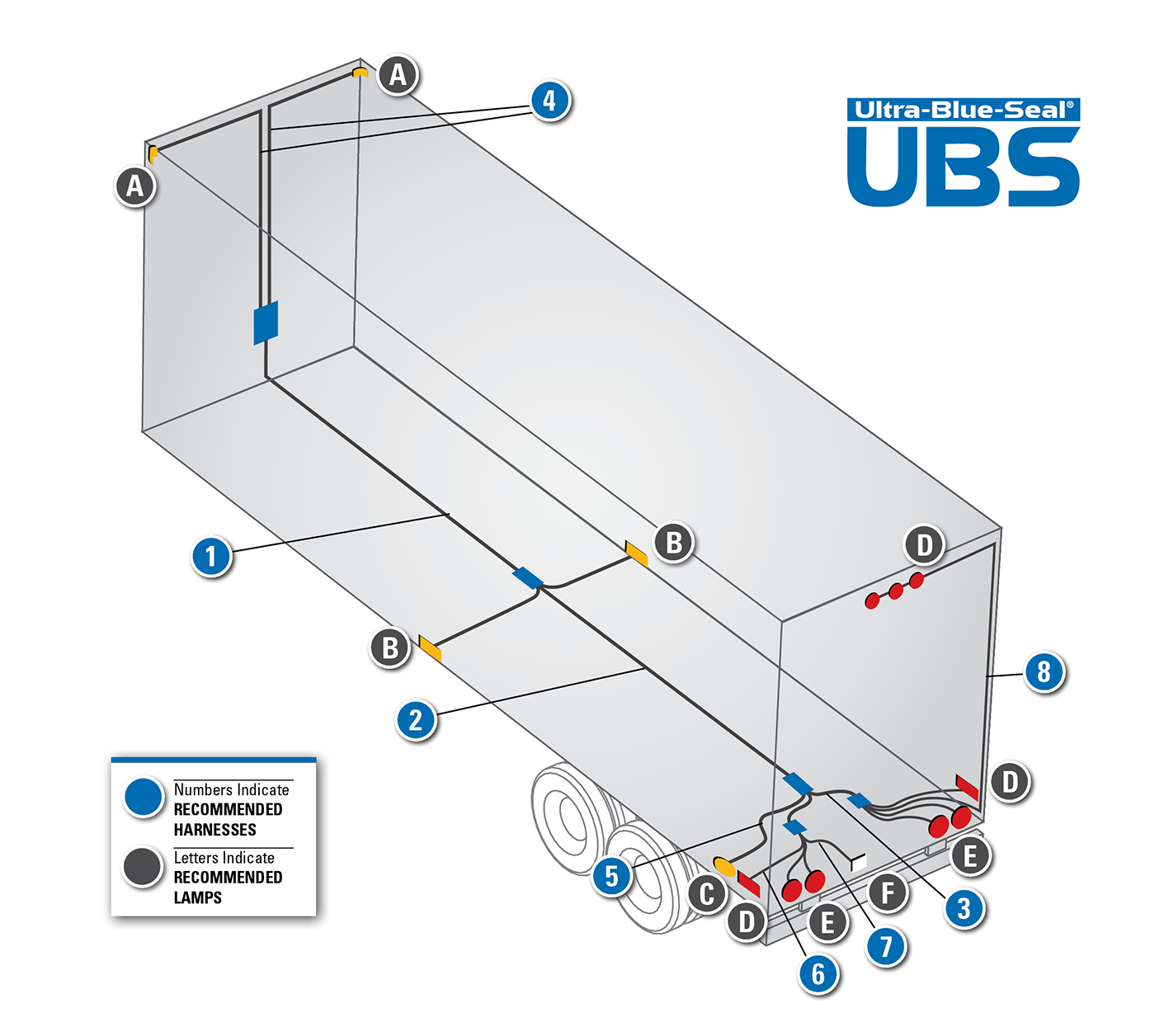

ULTRA-BLUE-SEAL® Kabelbaumsystem

Anhängerverkabelung und Kommunikationssysteme – Jumper-Leuchten-Kabelbäume

Verbindungen zu Markierungs- und Kennzeichenleuchten durch wetterfeste UBS-Stecker bereitstellen. Abgedichtete Steckerverbindung zum Kabelbaum in der hinteren Ablage mittels Mehrfachring. Standardstecker auf Standardbuchse Jumper-Kabelbaum-Zeichnung

Verbindungen zu Markierungs- und Kennzeichenleuchten durch wetterfeste UBS-Stecker bereitstellen. Abgedichtete Steckerverbindung zum Kabelbaum in der hinteren Ablage mittels Mehrfachring.
Standardstecker auf Standardbuchse
66100(wie abgebildet) 4' 4" (52") Kennzeichenleuchten-Jumper
6610128' 3" (339") mittlerer Blinker-Jumper. Mit 66200
zu vorderen Buchsenklemmen verwenden.
Schmaler Stecker für Leuchtenunterseite auf Standardbuchse
661105' (60") Jumper für die Zuleitung zum Hilfsunterbrecher im Kabelbaum in der hinteren Ablage
Schmaler Stecker zu schmaler Buchse auf Leuchtenunterseite
661702' (24") Jumper für Rücklaufverfolgung
Standardstecker zu schmaler Doppelbuchse auf der Leuchtenunterseite
66181(wie abgebildet) 2' 24" tief angebrachter Kennzeichenleuchten-Jumper. Zur Verwendung mit 66160.
6618014' (168") oberer Kennzeichenleuchten-Jumper. Zur Verwendung mit 66160.
6618226' (312") mittlere Seitenmarkierungsleuchte von hinten. Zur Verwendung mit 66162-Hilfsspiegeln.
6612030' (360") Seitenmarkierungsleuchten-Jumper
6611531' (372") Seitenmarkierungsleuchten-Jumper
6611433' (396") Seitenmarkierungsleuchten-Jumper
6611234' (408") unterer Seitenmarkierungsleuchten-Jumper
Schmaler Stecker für Leuchtenunterseite zu schmaler Buchse auf Leuchtenunterseite
661628' 9" (105") mittlerer Seitenmarkierungsleuchten-Jumper für Hilfsspiegel
Schmaler Stecker für Leuchtenunterseite zu schmaler Doppelbuchse auf Leuchtenunterseite
66160(wie abgebildet) 1' 12" Jumper für mehrere Kennzeichenleuchten
661242' 6" (30") vorderer Markierungsleuchten-Jumper
661614' 7" (55") vordere, untere Seitenmarkierungsleuchten von vorderen Buchsenklemmen. Zur Verwendung mit 66190.
661257' (84") vorderer Markierungsleuchten-Jumper
6612310' 9" (129") vorderer Seitenmarkierungsleuchten-Jumper
6616312' 8" (152") vordere, obere Umriss-/Markierungsleuchten von vorderen Buchsenklemmen. Zur Verwendung mit 66190.
6612216' (192") vorderer Seitenmarkierungsleuchten-Jumper
6611326' 11" (323") Umrissleuchten-Jumper
Stumpf geschnittene, schmale Doppelbuchse auf der Leuchtenunterseite
661908" stumpf geschnittenes Kabel in vorderen Buchsenklemmen.
Stumpf abgeschnitten, in Standardbuchse
662008" stumpf geschnittenes Kabel in vorderen Buchsenklemmen.
Schmale Doppelbuchse auf Ringkabelschuh
6621012" Jumper passend für isoliertes Erdrückleitungssystem. Sollte an Messing-Erdung am Kabelbaum auf hinterer Ablage angebracht werden. 1/4" Ringkabelschuh zum Crimpen und Schrumpfschlauch werden unmontiert geliefert.
Zwei Standardstecker auf zwei schmale Buchsen für Leuchtenunterseite
66220(wie abgebildet) 10' 10" (130") Kennzeichen-/Hilfsbremsleuchten-Jumper. Zur Verwendung mit kombinierten 5306 Umriss-/Markierungsleuchten, Hilfsbremsleuchten und Blinker. Mit 66400 verwenden, wenn dreifache Kennzeichen-/Hilfsbremsleuchte sich auf der oberen Leiste befindet.
6612130' (360") Kabelbaum für Mittelblinker und Markierungsleuchten
6610431' 2" (374") Kabelbaum für Mittelblinker und Markierungsleuchten
6613032' 4" (388") Kabelbaum für Mittelblinker und Markierungsleuchten
6610535' 4" (424") Kabelbaum für Mittelblinker und Markierungsleuchten
Zwei schmale Stecker auf zwei schmale Buchsen auf Lampenunterseite
66221(wie abgebildet) 5' 60" Markierungsleuchte oder ABS-Warnleuchte
662228' (96") Kabelbaum
Zwei Standardstecker/Standardbuchsen auf zwei schmale Buchsen auf Leuchtenunterseite
662232' (24") Kabelbaum mit Masserücklaufverfolgung
66224(wie abgebildet) 3' (36")
Ein Standardstecker und ein schmaler Standardstecker auf zwei schmale Buchsen auf Lampenunterseite
66821(wie abgebildet) 4' 7" (55″" Seitenmarkierungsleuchten-/Hilfsblinker-Jumper. Zur Verwendung mit unten angebrachten 5306-Kombinationsleuchten, Verkabelung von vorderen Buchsenklemmen.
6682228' 3" (339") Seitenmarkierungsleuchten-/Hilfsblinker-Jumper Zur Verwendung mit unten angebrachten 5306-Kombinationsleuchten, Verkabelung von vorderen Buchsenklemmen.
Standard-Verkabelungs-Kits für Lieferwagen
Beinhaltet sämtliche Leuchten-Jumper-Kabelbäume und Anschlussdrähte zum Einstecken der Rückleuchten in den Kabelbaum in der hinteren Ablage. Kits beinhalten: (1) 66100 zur Verwendung als Kennzeichenleuchten-Kabelbaum
(2) 66170 zur Verwendung als Kabelbaum für Rücklaufverfolgung
(1) 66180 zur Verwendung als Kennzeichenleuchten-Kabelbaum
(2) 66160 (wie abgebildet) zur Verwendung als Kennzeichenleuchten-Kabelbaumverlängerung
(5) Leuchten-Anschlussdraht: 66800 für ab Werk abgedichtete Systeme oder 67120 für vor Ort abgedichtete Systeme.
66500Kit für ab Werk abgedichtete Leuchtensysteme
66510Kit für vor Ort abgedichtete Leuchtensysteme

7-Leiterkabel:
(SAE J1067 und J560)

7-Leiterkabel:
(SAE J1067 und J560)

  • Weiß – Erdung (10 AWG)
  • Braun – Schluss- und Kennzeichenleuchte sowie Umrissleuchten (12 AWG)
  • Schwarz – Umriss-, Seitenmarkierungs- und Kennzeichenleuchten (12 AWG)
  • Gelb – Blinker links (12 AWG)
  • Grün – Blinker rechts (12 AWG)
  • Rot – Bremslichter (12 AWG)
  • Blau – Hilfsstromkreis (12 AWG)
  • Weiß – Erdung (8 AWG)
  • Braun – Schluss- und Kennzeichenleuchte sowie Umrissleuchten (12 AWG)
  • Schwarz – Umriss-, Seitenmarkierungs- und Kennzeichenleuchten (12 AWG)
  • Gelb – Blinker links (12 AWG)
  • Grün – Blinker rechts (12 AWG)
  • Rot – Bremslichter (10 AWG)
  • Blau – Hilfsstromkreis (10 AWG)


5-Leiterkabel:
(Fahrgestell-Erdung,
ohne Hilfsstromkreis)

4-Leiterkabel:
(Kabelbaum für Bootsanhänger)*

  • Braun – Schluss- und Kennzeichenleuchte sowie Umrissleuchten
  • Schwarz – Umriss-, Seitenmarkierungs- und
    Kennzeichenleuchten
  • Gelb – Blinker links
  • Grün – Blinker rechts
  • Rot – Bremslichter
  • Weiß – Erdung
  • Braun – Schluss- und Kennzeichen- sowie Seitenmarkierungsleuchten
  • Gelb – Blinker links
    und Bremslichter
  • Grün – Blinker rechts
    und Bremslichter

*Farbschema gilt auch für flaches Kabelband
