Installation von P2- und PC-Leuchten

Umriss-, Seitenmarkierungs- und Identifikationsleuchten

Umriss-, Seitenmarkierungs- und Identifikationsleuchten sind für alle Fahrzeuge mit einer Breite von über 80 Zoll gesetzlich vorgeschrieben. Alle diese Leuchten müssen dieselben fotometrischen Anforderungen erfüllen, die Licht verlangen, das auf beiden Seiten der Mittellinie der Leuchte in einem Winkel von 45 Grad abgegeben wird. (Siehe Diagramm.) Der SAE-Identifikationscode für diese Leuchten ist P2. Der Zweck von Umrissleuchten besteht darin, die Breite und Höhe eines Fahrzeugs zu kennzeichnen. Daher sollten diese Leuchten an der Vorder- und Rückseite des Fahrzeugs so weit oben und an den Seiten wie möglich angebracht werden. Der Zweck von Seitenmarkierungsleuchten besteht darin, die Länge eines Fahrzeugs zu kennzeichnen. Daher sollten diese Leuchten so nah wie möglich an der Vorder- und Rückseite des Fahrzeugs montiert werden. Der Sinn von Identifikationsleuchten ist, anderen Fahrern anzuzeigen, dass es sich um ein großes Fahrzeug handelt. Vorne und hinten am Fahrzeug werden jeweils drei dieser Leuchten benötigt, in der Mitte und so weit oben wie möglich, und mit einem Abstand zueinander von 6 bis 12 Zoll.

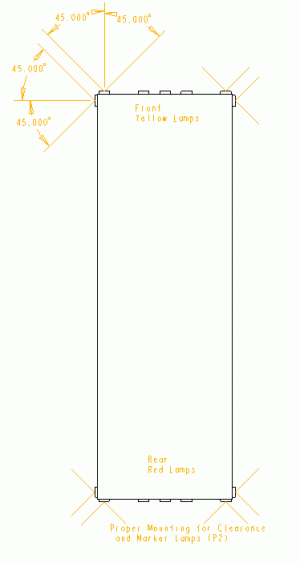

P2-Winkel

Kombinierte Umriss- und Seitenmarkierungsleuchten

Eine kostensparende gesetzlich zugelassene Maßnahme ist es, die Funktionen von Umriss- und Seitenmarkierungsleuchten in einer Lampe zu vereinen. Möglich ist dies durch die Montage einer Lampe mit sehr breit streuendem Licht an der oberen Fahrzeugecke. Diese Leuchten müssen in einem 45-Grad-Winkel montiert werden, damit sie einwandfrei funktionieren. Kombinierte Umriss- und Seitenmarkierungsleuchten streuen das Licht beidseitig in einem 90-Grad-Winkel zur Mittellinie der Leuchte. Wenn sie in einem 45-Grad-Winkel an der Ecke des Fahrzeugs montiert werden, können sie die gleichen Winkel ausleuchten wie getrennt montierte Umriss- und Markierungsleuchten. (Siehe Diagramm.) Der SAE-Identifikationscode für diese Leuchten ist PC.

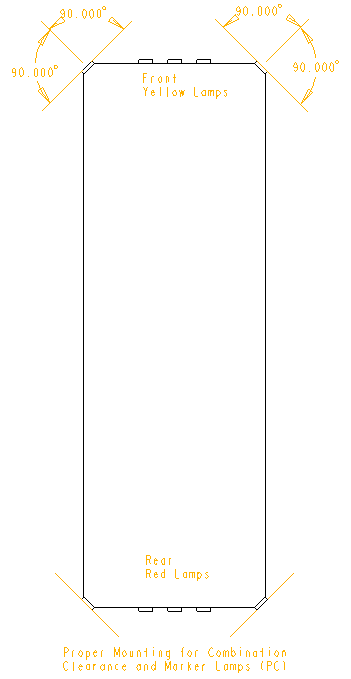

Kombinierte Umriss- und Seitenmarkierungsleuchten – Installationsanleitung
