Technischer Support und Informationen
Kundeninformationen
Anhänger – Zugwagen
Bundesgesetzliche Vorgaben für Beleuchtung am Standort
HINWEIS: Alle Informationen werden von der US-Bundesbehörde für Straßen- und Fahrzeugsicherheit National Highway Traffic Safety Administration zur Verfügung gestellt. Vollständige und aktuelle Informationen finden Sie unter http://www.nhtsa.gov/.
Wichtiger Hinweis: Alle Leuchten, Rückstrahler und auffälligen Geräte müssen permanent an den unten angeführten Stellen befestigt sein und allen anwendbaren Vorgaben gemäß den davor vorgeschriebenen Bestimmungen der FMVSS/CMVSS 108 entsprechen. Die Vorderseite aller Geräte an der Vorder-/Rückseite sowie seitlich sollte jeweils senkrecht und parallel zur Mittellinie des Fahrzeugs sein, es sei denn, es ist am Installationswinkel fotometrisch zertifiziert. Kein Teil des Fahrzeugs darf irgendein Gerät an der Erfüllung seiner vorgeschriebenen Funktionen hindern, sofern nicht ein Zusatzgerät installiert ist, das alle vorgeschriebenen Anforderungen erfüllt. IN KANADA: Hersteller und Importeure von Fahrzeugen müssen über die ordnungsgemäßen Protokolle des Zertifizierungstests verfügen, um die Einhaltung der vorgeschriebenen Anforderungen für die Beleuchtungskomponenten nachzuweisen.

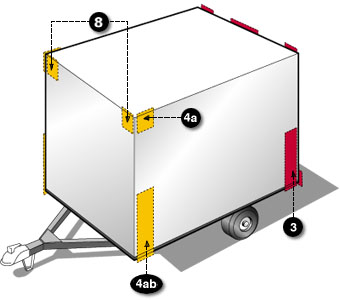

BASISAUSRÜSTUNG FÜR ALLE ANHÄNGER
| BESCHREIBUNG | VERBINDLICHE ANFORDERUNGEN | ||||||
|---|---|---|---|---|---|---|---|
| Bereich | Ausrüstung | (SAE-Linsenkodierung) | Funktion | Menge | Farbe | Position | Höhe: in mm (Zoll) über dem Boden |
  |
Rückleuchten | (T) | Markierung eines Fahrzeugs und dessen Breite | Minimum 2 | Rot | Auf der Rückseite – symmetrisch – so weit auseinander wie möglich | 380-1830 (15-72) |
| Bremslichter | (S) | Anzeige eines Bremsvorgangs | Minimum 2 | Rot | Auf der Rückseite – symmetrisch – so weit auseinander wie möglich | 380-1830 (15-72) | |
| Blinkerleuchten hinten | (I) | Anzeige eines Richtungswechsels | Minimum 2 | Rot oder Gelb | Auf der Rückseite – symmetrisch – so weit auseinander wie möglich | 380-2110 (15-83) | |
| Rückwärtige Reflektoren | (A) | Markierung eines Fahrzeugs und dessen Breite | Minimum 2 | Rot | Auf der Rückseite – symmetrisch – so weit auseinander wie möglich – nach hinten gerichtet | 380-1530 (15-60) | |
  |
Kennzeichenleuchte(n) | (L) | Beleuchtet Kennzeichen | Minimum 1 | Weiß | Auf der Rückseite – oberhalb oder an den Seiten des Kennzeichens | Keine Anforderung |
|
Rückwärtige Markierungsleuchten seitlich | (P2,PC* oder P3, PC2*) *Fotometrisch zertifiziert am Installationswinkel |
Seitliche Markierungsleuchten vorne und hintere, seitliche Reflektoren markieren ein Fahrzeug und dessen Länge | Minimum 2 | Rot | An jeder Seite hinten – so weit hinten wie möglich | 380–1530 (15–60) keine Begrenzung für Fahrzeuge mit einer Breite von weniger als 2,032 m (80") |
| Seitliche Reflektoren hinten | (A) | Minimum 2 | Rot | An beiden Seiten hinten – so weit hinten wie möglich, seitlich ausgerichtet | 380-1530 (15-60) | ||
  |
Seitliche Markierungsleuchten vorne | (P2, PC* oder P3, PC2*) * Fotometrisch zertifiziert am Installationswinkel |
Seitliche Markierungsleuchten vorne und hintere, seitliche Reflektoren markieren ein Fahrzeug und dessen Länge | Minimum 2 | Gelb | An jeder Seite vorne – so weit vorne wie möglich | mindestens 380 (15) |
  |
Seitliche Reflektoren vorne | (A) | Minimum 2 | Gelb | An beiden Seiten vorne – so weit vorne wie möglich, seitlich ausgerichtet | 380-1530 (15-60) | |
ZUSÄTZLICHE AUSSTATTUNG FÜR ANHÄNGER, DIE FOLGENDE MASSE ÜBERSCHREITEN
| BESCHREIBUNG | VERBINDLICHE ANFORDERUNGEN | ||||||
|---|---|---|---|---|---|---|---|
| Bereich | Ausrüstung | (SAE-Linsenkodierung) | Funktion | Menge | Farbe | Position | Höhe: in mm (Zoll) über dem Boden |
 |
Mittlere Seitenmarkierungsleuchten | (P2 oder P3) | Hinweis auf ein langes Fahrzeug | Minimum 2 | Gelb | An jeder Seite mittig – seitlich ausgerichtet | mindestens 380 (15) |
|
Mittlere, seitliche Reflektoren | (A) | Hinweis auf ein langes Fahrzeug | Minimum 2 | Gelb | An jeder Seite mittig – seitlich ausgerichtet | 380-1530 (15-60) |
BREITE: 2,032 m (80 Zoll) ODER BREITER
| BESCHREIBUNG | VERBINDLICHE ANFORDERUNGEN | ||||||
|---|---|---|---|---|---|---|---|
| Bereich | Ausrüstung | (SAE-Linsenkodierung) | Funktion | Menge | Farbe | Position | Höhe: in mm (Zoll) über dem Boden |
 |
Umrissleuchten hinten | (P2, PC* oder P3, PC2*) * Fotometrisch zertifiziert am Installationswinkel |
Anzeige der Breite eines Fahrzeugs - DÜRFEN NICHT mit Rückleuchten kombiniert werden |
Minimum 2 | Rot | An der breitesten Stelle – symmetrisch – hinten oder nahe der Rückseite – nach hinten ausgerichtet | So weit oben wie möglich – dürfen nur tiefer angebracht werden, wenn sich Kennzeichenleuchten auf der Oberseite befinden |
|
Identifikationsleuchten hinten | (P2 oder P3) | Hinweis auf ein breites Fahrzeug | Genau 3 | Rot | Hinten – mittig – nach hinten ausgerichtet – horizontal, in einem Abstand von 150 mm (6 Zoll) bis 300 mm (12 Zoll) | in Kanada: auf dem Dach – darf niedriger angebracht werden, wenn der Dachquerträger schmaler als 25 mm ist in den USA: so weit oben wie möglich |
 |
Umrissleuchten vorne | (P2, PC* oder P3, PC2*) * Fotometrisch zertifiziert am Installationswinkel |
Anzeige der Breite eines Fahrzeugs | Minimum 2 | Gelb | An der breitesten Stelle – symmetrisch – so weit vorne wie möglich – nach vorne ausgerichtet | So weit oben wie möglich |
BREITE: 2,032 m (80 Zoll) ODER BREITER UND GESAMTGEWICHT: 4536 kg (10.000 lb.) ODER HÖHER
| BESCHREIBUNG | VERBINDLICHE ANFORDERUNGEN | ||||||
|---|---|---|---|---|---|---|---|
| Bereich | Markierung | DOT-Kodierung | Menge | Farbe | Position | Höhe | OPTIONEN |
 |
Markierung des oberen Karosserieteils hinten | DOT-C, DOT-C2, DOT-C3 oder DOT-C4 |
Genau 2 Paar 300 mm lange Streifen | Weiß | An den oberen Kanten hinten – nach hinten ausgerichtet | an der Oberseite | Reflektoren sind nicht zwingend erforderlich, wenn an der erforderlichen Stelle stattdessen eine Kennzeichnung angebracht wird in Kanada optional Die Markierung des unteren Karosserieteils hinten und an den Seiten kann auch einheitlich weiß, einheitlich gelb oder weiß und gelb sein. |
 |
Markierung an der Stoßstange | beständig | rot/weiß | Am horizontalen Element der hinteren Stoßstange – über die ganze Breite – nach hinten ausgerichtet | Keine Anforderung | ||
|
Markierung des unteren Karosserieteils | DOT-C, DOT-C2, DOT-C3 oder DOT-C4 |
beständig | Rot/Weiß, siehe Optionen | Hinten – über die ganze Breite des Fahrzeugs – nach hinten ausgerichtet | So horizontal wie möglich und in einem so geringen Abstand wie möglich zum Boden, zwischen 375 und 1525 mm | |
 |
Seitenmarkierung | siehe Position | Rot/Weiß, siehe Optionen | An jeder Seite – seitlich ausgerichtet – kontinuierlich oder gleichmäßig über mindestens 50 % der Gesamtlänge, so nah wie möglich an der Vorder- und Rückseite des Fahrzeugs angebracht | So horizontal wie möglich und in einem so geringen Abstand wie möglich zum Boden, zwischen 375 und 1525 mm | ||
Diese Tabelle fasst die Anforderungen an die Beleuchtungsausrüstung zusammen, die im Federal/Canada Motor Vehicle Safety Standard 108 festgelegt sind. Um alle Compliance-Anforderungen zu erfahren, konsultieren Sie bitte Titel 49 des Code of Federal Regulations, Abschnitt 571.108 (USA) oder Abschnitt 108 der Motor Vehicle Safety Regulations (Kanada).
