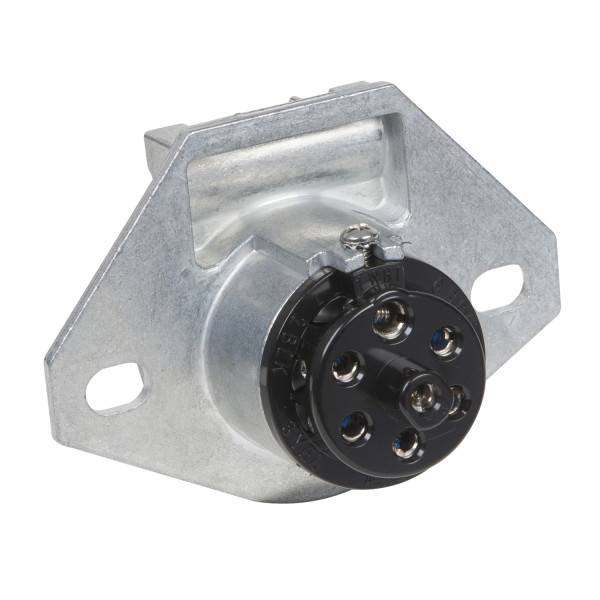

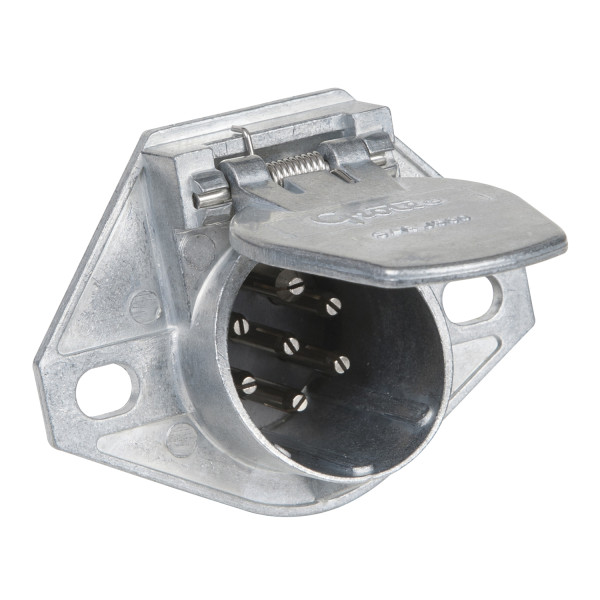

Hochleistungs-7-Pol-Steckdosen
Grote's Heavy Duty 7-Wege-Steckdosen sind so konzipiert, dass sie die SAE J560-Spezifikationen erfüllen und übertreffen. Unsere Qualitätsmerkmale umfassen eine zuverlässige Verschlussfeder, montagefreundliche Standardbefestigungslöcher und massive Messingklemmen für optimale Leitfähigkeit.
Vergleichen
0 Product Added
Technische Spezifikationen
- Material: Zinkdruckguss
- Stromstärke: 40 A @ 6-28V DC
- Standards: SAE J560
- Packungsmenge: 1
- Befestigungsloch: 2, 1/2"
- Leiter: 7
- Produkttyp: Fassung
- Anschlüsse: geschlossen, Splintstift
- Garantie: 1 Jahr
Eigenschaften & Vorteile
- Schaltkreisidentifikation auf der Rückseite der Steckdose
- Klemmen akzeptieren 16-10 AWG Drähte; 8 AWG Erdungsdraht
- Solide Messingstiftklemmen für optimale Leitfähigkeit
- Das Gehäuse bietet überlegenen Korrosionsschutz.
- Kabelschutzvorrichtungen aus plattiertem Stahl verhindern das Scheuern der Kabel.
- Die Anschlüsse akzeptieren Drähte von #16 bis #8 Erdungsdraht.
- Schaltkreiskennzeichnung auf der Rückseite des Steckers und der Buchse
Zusätzliche Informationen
| # | Farbe | Stromkreise | Empfohlener Kabelquerschnitt |
|---|---|---|---|
| 1 | Weiß | Masseanschluss | 8 GA |
| 2 | Schwarz | Begrenzungs-, Seitenmarkierungs- und Kennleuchte | 12 GA |
| 3 | Gelb | Linker Blinker, Warnblinker | 12 GA |
| 4 | Rot | Bremsleuchten, Antiblockiersysteme | 10 GA |
| 5 | Grün | Rechter Blinker, Warnblinker | 12 GA |
| 6 | Braun | Rücklicht, hintere Begrenzungs-, Markierungs- und Kennzeichenleuchten | 12 GA |
| 7 | Blau | Hilfsschaltung, ABS |
10 GA |
